引言

“我们需要 Operator Log”，Flink Kubernetes Operator 部署后，并没有将 Log 持久化在 Pod 内部文件目录中，可访问 Operator 官网 https://nightlies.apache.org/flink/flink-kubernetes-operator-docs-main/docs/operations/metrics-logging/#logging，了解关于 Logging 的介绍，内容如下：

The Operator controls the logging behaviour for Flink applications and the Operator itself using configuration files mounted externally via ConfigMaps. Configuration files(https://github.com/apache/flink-kubernetes-operator/tree/main/helm/flink-kubernetes-operator/conf) with default values are shipped in the Helm chart. It is recommended to review and adjust them if needed in the values.yaml file before deploying the Operator in production environments.

排查 Operator Log 配置

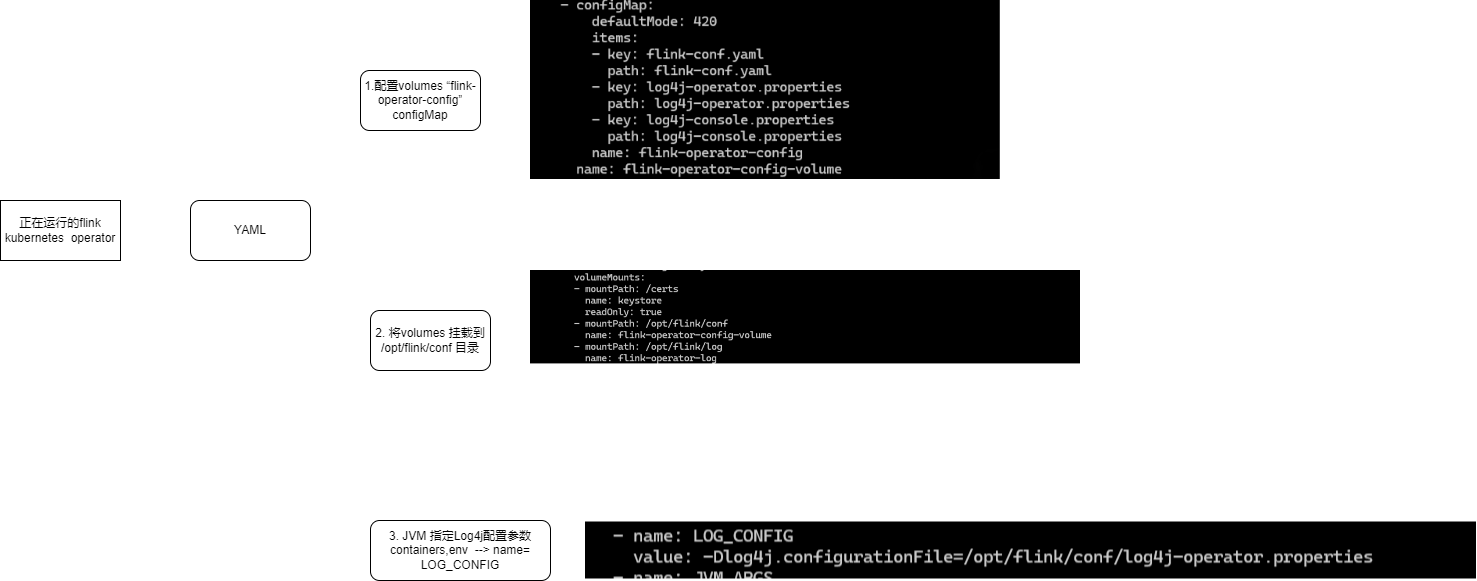

查看 flink-kubernetes-operator YAML，可知晓 Operator Log 配置是由 flink-operator-config configMap 中的 log4j-operator.properties 决定的。

1

kubectl -n flink get deployment flink-kubernetes-operator -o yaml

查看 log4j-operator.properties 配置

了解可知，Operator 的 log 是通过 ConfigMaps 下的 log4j-operator.properties 配置的。可访问 https://github.com/apache/flink-kubernetes-operator/tree/main/helm/flink-kubernetes-operator/conf 下的 log4j-operator.properties; 也可使用 kubectl -n flink describe configmap flink-operator-config 命令，查看 log4j-operator.properties: 内容。

查看 Operator configmaps：

1
2
3
4


[root@k8s01 ~]# kubectl get configmaps -n flink
NAME                    DATA   AGE
flink-operator-config   3      62m
kube-root-ca.crt        1      44d

log4j-operator.properties 内容如下：
kubectl -n flink describe configmap flink-operator-config

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39


################################################################################
#  Licensed to the Apache Software Foundation (ASF) under one
#  or more contributor license agreements.  See the NOTICE file
#  distributed with this work for additional information
#  regarding copyright ownership.  The ASF licenses this file
#  to you under the Apache License, Version 2.0 (the
#  "License"); you may not use this file except in compliance
#  with the License.  You may obtain a copy of the License at
#
#      http://www.apache.org/licenses/LICENSE-2.0
#
#  Unless required by applicable law or agreed to in writing, software
#  distributed under the License is distributed on an "AS IS" BASIS,
#  WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
#  See the License for the specific language governing permissions and
# limitations under the License.
################################################################################

rootLogger.level = INFO
rootLogger.appenderRef.console.ref = ConsoleAppender

# Log all infos to the console
appender.console.name = ConsoleAppender
appender.console.type = CONSOLE
appender.console.layout.type = PatternLayout
appender.console.layout.pattern = %style{%d}{yellow} %style{%-30c{1.}}{cyan} %highlight{[%-5level]%notEmpty{[%X{resource.namespace}/}%notEmpty{%X{resource.name}]} %msg%n%throwable}

# Do not log config loading
logger.conf.name = org.apache.flink.configuration.GlobalConfiguration
logger.conf.level = WARN

# Avoid logging fallback key INFO messages
logger.conf.name = org.apache.flink.configuration.Configuration
logger.conf.level = WARN

# Flink Operator Logging Overrides
# rootLogger.level = DEBUG
# logger.operator.name= org.apache.flink.kubernetes.operator
# logger.operator.level = DEBUG

log4j-operator.properties 只定义了 ConsoleAppender, 这显然对一个 Java 程序来说是远远不够的, 它会让 Operator log 只能使用 kubectl logs查看。若在以下情况下，可能会影响问题排查：

当 Flink Job 部署以及运行过程中，可能出现的异常
当 Custom Operator Plugins 部署以及运行过程中，可能出现的异常

可访问官网 https://nightlies.apache.org/flink/flink-kubernetes-operator-docs-main/docs/operations/plugins/#custom-operator-plugins 了解更多 Plugins 细节(其含义，我们开发 jar，托管给 Operator 执行)， 后续在实践 “Custom Flink Resource Listeners” 监听 Flink Job状态, Log 也特别重要 …

接下来，介绍让 Log 持久化。

配置 RollingFileAppender

在之前 Blog “Flink on Kubernetes - Kubernetes Operator - Helm 自定义 value.yaml 本地安装 Operator” 介绍了 Operator 的本地安装，后面会基于它来对 Operator 进行修改。

RollingFileAppender 是 Java 程序的 Log 管理标配，这里相关配置可参考 log4j-console.properties 配置 (https://github.com/apache/flink-kubernetes-operator/blob/main/helm/flink-kubernetes-operator/conf/log4j-console.properties));

vim flink-kubernetes-operator/conf/log4j-operator.properties

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16


# 1.添加 RollingFileAppender
rootLogger.appenderRef.console.ref = ConsoleAppender,RollingFileAppender

# 2.添加 RollingFileAppender
appender.rolling.name = RollingFileAppender
appender.rolling.type = RollingFile
appender.rolling.append = false
appender.rolling.fileName = ${sys:log.file}
appender.rolling.filePattern = ${sys:log.file}.%i
appender.rolling.layout.type = PatternLayout
appender.rolling.layout.pattern = %d{yyyy-MM-dd HH:mm:ss,SSS} %-5p %-60c %x - %m%n
appender.rolling.policies.type = Policies
appender.rolling.policies.size.type = SizeBasedTriggeringPolicy
appender.rolling.policies.size.size=100MB
appender.rolling.strategy.type = DefaultRolloverStrategy
appender.rolling.strategy.max = 10

注意：log4j-operator.properties 它的内容行尾不能出现多余的空格，否则可能会出现以下异常信息：

1
2
3
4
5


00:36:43,210 m️ain ERROR Unable to locate plugin type for RollingFile
00:36:43,218 main ERROR Unable to locate plugin type for CONSOLE
00:36:43,356 main ERROR Unable to locate plugin for RollingFile
00:36:43,365 main ERROR Unable to locate plugin for CONSOLE
00:36:43,367 main ERROR Unable to invoke factory method in class

2.修改将 webhhok,opeator jvm 参数都添加 -Dlog.file

vim flink-kubernetes-operator/myvalues.yaml

1
2
3
4


Set the jvm start up options for webhook and operator
jvmArgs:
  webhook: "-Dlog.file=/opt/flink/log/webhook.log"
  operator: "-Dlog.file=/opt/flink/log/operator.log"

注意：在 log 配置中，使用 ${sys:log.file} 变量，所以，还需在 JVM 参数中配置 -Dlog.file，我想你可能也意识到，凡是跟 JVM 相关的参数也都可以在这里配置，例如 JVM 内存大小, 剩下的以此类推，示例：

1
2
3


jvmArgs:
  webhook: "-Dlog.file=/opt/flink/log/webhook.log -Xms1024m -Xmx1024m"
  operator: "-Dlog.file=/opt/flink/log/operator.log -Xms1024m -Xmx1024m"

创建 Operator Log PVC

在之前 Blog “Flink on Kubernetes - Kubernetes 集群搭建 - 部署 Prometheus Grafana” 提到过一个知识点：

在 Kubernetes 的 YAML 中不能直接在 Deployment 的配置文件中声明 volumeClaimTemplate。volumeClaimTemplate 是专门用于 StatefulSets 中的，用来为每个 Pod 创建一个新的 Persistent Volume（PV）

vim flink-operator-log-pvc.yaml

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12


kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: flink-operator-log-pvc
  namespace: flink  # namespace
spec:
  storageClassName: nfs-storage # 配置 pvc的storageClass
  accessModes:
    - ReadWriteOnce # 允许一个持久卷被单个节点以读写方式使用
  resources:
    requests:
      storage: 2Gi

执行

1

kubectl -n flink apply -f flink-operator-log-pvc.yaml

修改 flink-kubernetes-operator/templates/flink-operator.yaml, 添加 log-pvc

vim flink-kubernetes-operator/templates/flink-operator.yaml ,修改内容如下：

注意：flink-operator.yaml 包含较多的 if、else、end，它是一个完整的判断处理逻辑，所以，在该文件修改的时候，要注意 if、end 的判断边界，若加错位置，可能会出现某个条件满足，导致你的配置不生效

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30


# 1.增加 flink-operator-log volumnes
226       volumes:
227         - name: flink-operator-log   # 定义的 volume 名称
228           persistentVolumeClaim:
229             claimName: flink-operator-log-pvc   # pvc 名称
230         - name: flink-operator-config-volume
231           configMap:
232             name: flink-operator-config
233             items:


# 2.配置 volume 挂载路径 (注意，volume 的挂载路径有2处，1个 operator，1个 webhook)
# operator:
144           {{- if .Values.tls.create }}
145             - name: flink-operator-cert-secret
146               mountPath: /opt/flink/tls-cert
147           {{- end }}
148             - name: flink-operator-log  # 将 flink-operator-log volume 挂载到 /opt/flink/log
149               mountPath: /opt/flink/log

# webhook:
208           volumeMounts:
209           - name: keystore
210             mountPath: "/certs"
211             readOnly: true
212           - name: flink-operator-config-volume
213             mountPath: /opt/flink/conf
214           - name: flink-operator-log  # 将 flink-operator-log volume 挂载到 /opt/flink/log
215             mountPath: /opt/flink/log
216         {{- end }}

注意：在上一章节 “配置 RollingFileAppender”，在 flink-kubernetes-operator/myvalues.yaml 在 webhhok,opeator jvm 参数都添加 -Dlog.file, 挂载路径(mountPath) 要与 -Dlog.file 的路径必须保持一致

意外实践不生效：我看到 myvalues.yaml 支持定义 Volumes、VolumeMounts，配置内容如下，但并没有参数并没有生效, 也许是我理解的不对，暂时不解决这块，等后面清楚后再来说明。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24


vim values-test.yaml （参数不生效，暂不建议此实践）

# 修改内容如下
operatorVolumeMounts:
  create: false
  data:
    - name: flink-artifacts
      mountPath: /opt/flink/artifacts
    - name: flink-operator-log
      mountPath: /opt/flink/log

operatorVolumes:
  create: false
  data:
    - name: flink-artifacts
      hostPath:
        path: /tmp/flink/artifacts
        type: DirectoryOrCreate
    - name: flink-operator-log   # 定义的 volume 名称
      persistentVolumeClaim:
        claimName: flink-operator-log-pvc   # pvc 名称
#    - name: flink-artifacts
#      persistentVolumeClaim:
#        claimName: flink-artifacts

重新安装 Operator

升级安装

1

 helm upgrade flink-kubernetes-operator --namespace flink --create-namespace -f values-test.yaml flink-kubernetes-operator/

验证

1）查看 PVC

1
2
3
4


# 查看 pvc
[root@k8s01 k8s_yaml]# kubectl -n flink get pvc
NAME                     STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   AGE
flink-operator-log-pvc   Bound    pvc-bf6fd323-d50f-447c-b3f8-a29b201f1adf   2Gi        RWO            nfs-storage    37s

2）POD 路径挂载成功且有 operator.log 文件存在

1
2
3
4
5
6
7
8


# kubectl exec -it 进入 POD
# Output log:
flink@flink-kubernetes-operator-df8549cfb-cpmg5:~/log$ pwd
/opt/flink/log
flink@flink-kubernetes-operator-df8549cfb-cpmg5:~/log$ ls
operator.log
flink@flink-kubernetes-operator-df8549cfb-cpmg5:~/log$ ls
operator.log	webhook.log

![[image-20240905140957058.png]]

3）持久化是否生效
可在 POD /opt/flink/log 目录下 touch xxx.log, 若 Operator 重启后，仍然存在，则生效啦。

修改 Flink Operator 运行用户

默认情况 Flink Operator POD 内部使用 Flink 用户运行 Operator 程序，官方镜像 POD 内部无法使用 vi、less 等查看 log 的命令行工具，且在执行 apt-get update && apt-get install -y less 安装时，提示无权限。为了能更好的检索 POD 内部 log，可以修改 flink-kubernetes-operator/myvalues.yaml 以下配置：

1
2
3
4


podSecurityContext:
  runAsUser: 0   # 默认值是 999
  runAsGroup: 0  # 默认值是 999
  # fsGroup: 9999

podSecurityContext 是 Kubernetes Pod 安全上下文配置的一部分，用于定义 Pod 或容器运行时的安全设置。它可以配置一些与用户、组和文件系统权限相关的选项，以增强安全性。以下是你提到的各项配置的解释：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14


podSecurityContext
podSecurityContext 定义在 Pod 级别的安全设置，适用于所有容器。它可以指定用户和组的 ID，以及文件系统的组 ID。
配置项说明
    runAsUser:
        指定容器中的所有进程运行时使用的用户 ID (UID)。
        例如，runAsUser: 9999 表示容器中的进程将以 UID 9999 运行。

    runAsGroup:
        指定容器中的所有进程运行时使用的组 ID (GID)。
        例如，runAsGroup: 9999 表示容器中的进程将以 GID 9999 运行。

    fsGroup:
        指定挂载到 Pod 的卷的文件系统组 ID。该组 ID 会应用于挂载到该 Pod 的所有卷及其创建的文件。
        例如，fsGroup: 9999 表示挂载的卷和文件将拥有 GID 9999。

重新安装 Operator 后，POD 以 root USER 运行 Operator 程序，接着安装 Less（apt-get update && apt-get install -y less），就可以检索 /opt/flink/log/operator.log

总结

Log 持久化是生产实战中的重要的一环，目前 Operator Log 配置的是 RollingFile,因为 log 量少，无法达到 100M 滚动切割，后续我再来 Check Rolling 是否生效。

我想大伙阅读了 Blog “Flink on Kubernetes - Kubernetes 集群搭建 - 部署 Prometheus Grafana” 和该篇 “配置 Operator 日志持久化”之后，对 PVC 的使用有了一定的了解，像该篇 “排查 Operator Log 配置” 章节的图片内容介绍的那样，三步骤走：

定义 volume，通过 pvc 名称绑定
配置 volumeMounts，将 volume 挂载到具体路径
使用路径

refer
1.https://nightlies.apache.org/flink/flink-kubernetes-operator-docs-main/docs/operations/metrics-logging/#logging
